路灯调控解决方案


1、路灯调控总体方案设计

1.1、项目背景

在国家限电政策背景下,减少公共用电势在必行。

城市路灯存在着开关灯控制方式简单、亮灯时间不准确、巡查困难、故障处理不及时、亮灯率无法把控等问题,从而导致路灯系统能耗高,维护成本高。

传统的路灯控制系统已无法满足智慧城市管理的需要,智能照明控制系统从而得到广泛应用。


1.2、现状分析

中德产业园建设路灯的数量较大,首批建设路灯共计1000多个,现存路灯4万多个,计划逐步全部完成调控改造。

路灯类型包括传统高压钠灯、LED路灯和太阳能供电LED路灯。


1.3、总体目标

1.3.1、远程控制辖区内每个路灯的开关

1.3.2、远程控制辖区内每个路灯的亮度调节


2、路灯调控详细方案设计


2.1、解决方案

远程控制与管理:通过cat1、物联网实现路灯照系统的远程智能监控与管理;通过灯联网系列控制器实现路灯的智能控制与管理;

多种控制方式:监控中心远程手动/自动、本机手动/自动、外部强制控制等五种控制方式,系统管理维护更加方便;

多种控制模式:定时控制、经纬度控制、光照度控制、分时分段、节假日控制等多种控制模式,实现路灯系统按需照明;


3、路灯调控系统介绍

照明智控管理系统以整合照明设施管理资源,优化管理流程,提高工作效率,降低管理成本,节约能耗资源为目标,结合计算机技术,通信技术,物联网技术,控制技术,地理信息技术,实现对照明设备的智能化调控和信息化管理,提高照明管理水平和节能效率。

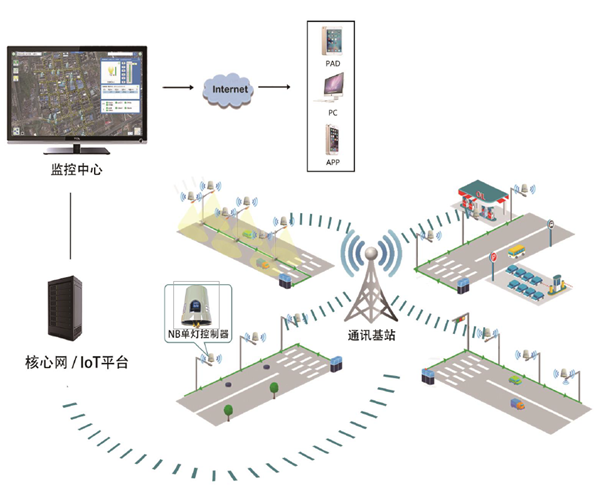

3.1、系统网络拓扑图

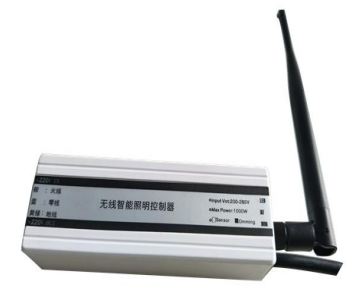

3.2、无线智能单灯控制器


3.3、无线智能单灯控制器接线图



3.4、系统功能介绍


3.4.1电量检测

需要检测的电量参数为:

输入控制器的前端电压;200~260V

通过控制器的总电流:20mA~5A

通过控制器的有功功率,消耗的总电能

控制器的电能参数。


3.4.2 PWM(1-10V)调光

输出 1 路 PWM 或者 1~10V 调光控制信号,接入到 LED 电源控制器的调光控制信号上,如 DIM+和 DIM-。


3.4.3.远程控制

采用cat1数据传输。自动或手动远程开关灯具,快速部署任务,实现按需照明;时控和光控相结合,实现人性化控制;根据需求可对灯具进行自由编组,实现分组分区控制;支持单控,组控和群控,操作便捷。


3.4.4.地图监控

结合地理信息系统,提供图形化操作页面;直观显示灯具布控情况,支持批量部署和灯具操作,便于管理定位和设施维护。


3.4.5.能耗分析

采集数据,提供各设备的各类运行数据图表和报表,支持数据导出;综合分析设备运行情况,提供节能率,亮灯率统计和用电费用参考,评估节能措施的效果和关联影响。


3.4.6.系统警报

照明设备故障报警;意外开关灯,线路异常报警,支持多种故障报警;主动及时报警,提供警报跟踪和定位,支持多途径警报推送;

除预设警报外,可自定义警报策略和条件;提供警报回溯和统计功能。


3.4.7.工单管理

记录、处理、跟踪一项工作的完成情况。可以对设备产生的警报自动进行派工维修处理,也可以手动进行派工单。


3.4.8.资产管理

对业主单位的资产进行电子信息化管理。包括出入库申请、审批流程管理。库存管理、供应商管理等。


3.4.9.项目管理

按项目进行分组管理,快速部署工程设备;支持快速批量设备数据录入,自动采集 UID 数据;设有项目调试界面,自动化设备调试。


3.4.10.环境监测

支持连接外置传感设备,读取温湿度,照度,风速等环境数据。


3.5、Web软件展示

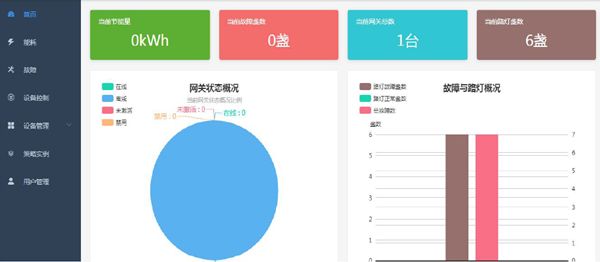

图1-智能路灯监控系统首页

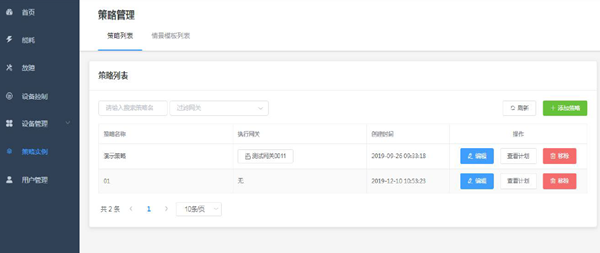

图2-智能路灯监控系统路灯控制策略


图3-智能路灯监控系统路灯采集数据
